Produktübersicht

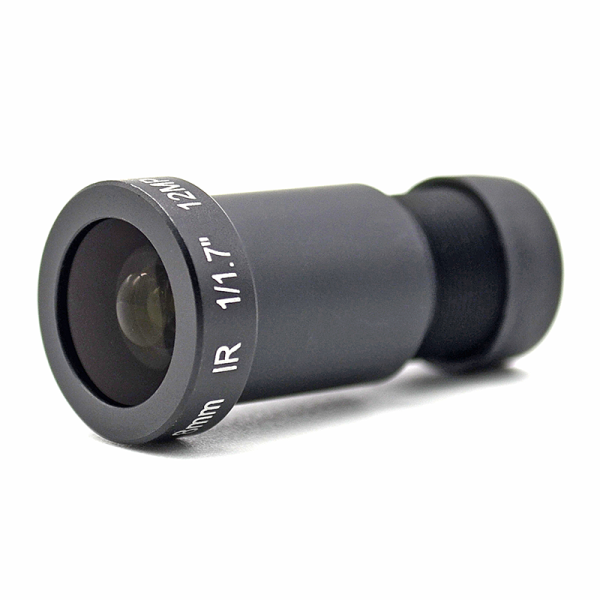

Das EDATEC ED-LENS-M12-170800-12 ist ein kompaktes 1/1,7"-M12-Objektiv mit 12 Megapixel Auflösung und einer effektiven Brennweite von 8,0 mm. Das Objektiv ist für Kameramodule mit M12-Mount ausgelegt und bietet auf 1/1,7"-Sensoren ein horizontales Sichtfeld von 57,12°. Mit Lichtstärke F1.8, manueller Fokussierung und robuster Bauform eignet es sich für industrielle Kameras, Embedded-Vision-Anwendungen und kundenspezifische Bildverarbeitungssysteme.
Technische Daten
-
Produkttyp: M12-Objektiv für Kameras mit M12-Schnittstelle
-
Auflösung: 12 Megapixel
-
Optisches Format: 1/1,7"
-
Brennweite: 8,0 mm EFL
-
Lichtstärke: F1.8
-
Mount: M12
-
Fokussierung: manuell
-
Blende: fest
-
Sichtfeld auf 1/1,7"-Sensor: 72,64° diagonal / 57,12° horizontal / 42,44° vertikal
-
Sichtfeld auf 1/2,5"-Sensor: 50,7° diagonal / 44,4° horizontal / 32,6° vertikal
-
Sichtfeld auf 1/3,0"-Sensor: 43° diagonal / 34,7° horizontal / 26,4° vertikal
-
Optische Verzerrung: -15,68 %
-
CRA: ≤ 10,8°
-
Mindestobjektabstand: 0,3 m
-
TTL: 39,9 mm
-
BFL: 10,02 mm
-
MBF: 6,8 mm
-
Abmessungen: Φ17 × 33,1 mm
-
Gewicht: 12 g
-
Betriebstemperatur: -20 °C bis +70 °C
Hinweise
Das tatsächliche Sichtfeld hängt vom verwendeten Sensorformat und der jeweiligen Kameraplattform ab. Das Objektiv ist für M12-kompatible Kameramodule vorgesehen und arbeitet mit manueller Fokussierung. Die im Datenblatt genannten Beispielaufnahmen dienen nur als Referenz und können je nach Lichtverhältnissen und Anwendungsumgebung abweichen.
Anwendungsbereiche
Geeignet für industrielle Bildverarbeitung, Smart-Camera-Systeme, Embedded-Vision-Plattformen, Robotik, Mess- und Inspektionssysteme sowie kundenspezifische Kameralösungen mit M12-Schnittstelle.
