Produktübersicht

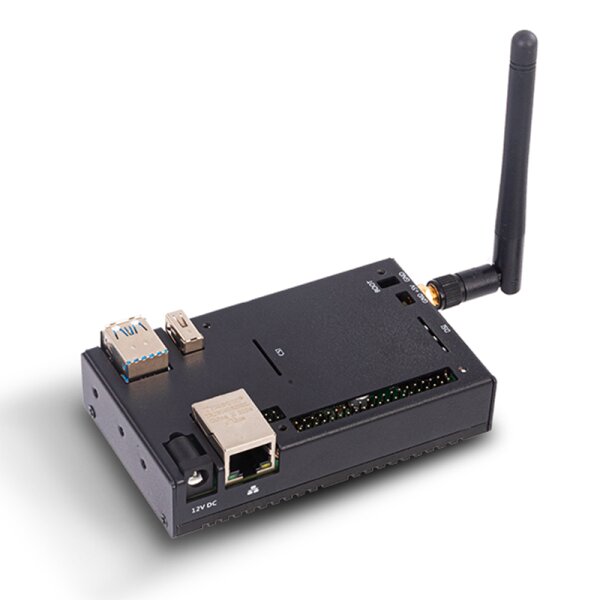

Das EDATEC ED-CM4NANO basiert auf dem Raspberry Pi Compute Module 4 und verwendet je nach Ausführung einen integrierten eMMC-Speicher als Boot- und Speichermedium. Der MicroSD-Kartenslot dient ausschließlich der Erweiterung des Datenspeichers. Mit HDMI, Gigabit-Ethernet und USB-Anschlüssen eignet sich das System für Embedded-Systeme, IoT-Gateways, industrielle Steuerungen und kompakte HMI-Plattformen.
Technische Daten
-
Prozessor: Broadcom BCM2711, Quad-Core ARM Cortex-A72, 64-Bit, 1.5 GHz
-
Arbeitsspeicher: 1 GB / 2 GB / 4 GB / 8 GB LPDDR4-3200 SDRAM, je nach Variante
-
Speicher: 8 GB / 16 GB / 32 GB eMMC, je nach Variante
-
Zusätzlicher Speicher: 1 × MicroSD-Kartenslot für Datenspeicherung
-
Ethernet: 1 × 10/100/1000 Mbps RJ45
-
USB: 2 × USB 3.0 Type-A, 1 × USB 2.0 Type-A
-
Video: 1 × HDMI Type-A, HDMI 2.0, bis 4K@60Hz
-
Display / Kamera: 1 × DSI, 1 × CSI
-
GPIO: Raspberry Pi kompatibler 40-Pin GPIO Header
-
Erweiterungen: 4-Pin PoE Header, 2-Pin 5 V DC Ausgang
-
RTC: integrierte Echtzeituhr
-
Weitere Funktionen: integrierter Summer, Status- und Power-LEDs
-
Stromversorgung: 7 V bis 18 V DC
-
Gehäuse: wärmeableitendes Aluminiumgehäuse
-
Abmessungen: 103 × 62 × 32 mm
-
Betriebstemperatur: -25 °C bis +60 °C
-
Optional: Dual-Band Wi-Fi 2.4 / 5 GHz und Bluetooth 5.0 mit externer Antenne
Hinweise
Das Betriebssystem wird auf dem integrierten eMMC-Speicher installiert. Der MicroSD-Kartenslot dient ausschließlich zur Erweiterung des Datenspeichers und ist nicht als Boot-Medium vorgesehen. Die WLAN- und Bluetooth-Funktionalität ist optional und erfordert eine externe Antenne. Für bestimmte externe Schnittstellen kann je nach Anwendung ein angepasstes Systemabbild bzw. BSP erforderlich sein.
Anwendungsbereiche
Geeignet für Embedded-Systeme, industrielle Steuerungen, IoT-Gateways, HMI-Anwendungen, intelligente Mess- und Steuertechnik, Multimedia- und Display-Lösungen sowie kundenspezifische Hardwareprojekte auf Basis des Raspberry-Pi-Ökosystems.
