Produktübersicht

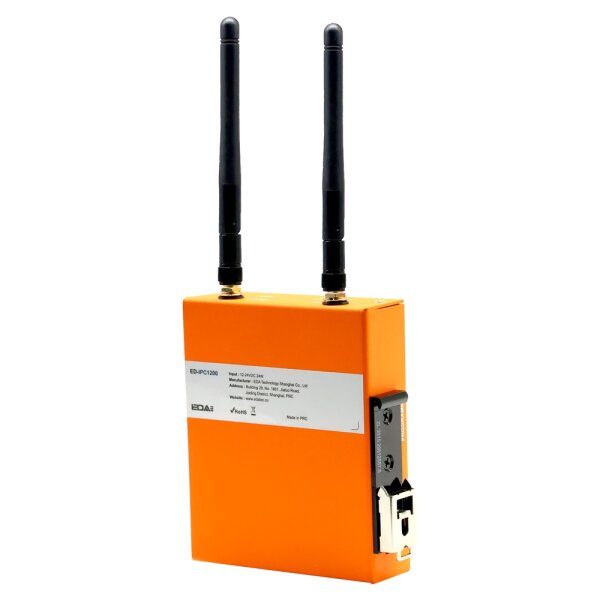

Der EDATEC ED-IPC1200-10008-4EU ist ein Industrie-PC auf Basis des Raspberry Pi CM0 für Automatisierungs- und IoT-Anwendungen mit digitalen Ein- und Ausgängen. Das System verfügt über einen 1 GHz Quad-Core 64-Bit Arm Cortex-A53 Prozessor, 512 MB SDRAM und 8 GB eMMC. Diese Standard-Stock-Variante enthält Wi-Fi/Bluetooth und das 4G-CAT1-Modul EC800K-EU für Europa.
Technische Daten
- Hersteller: EDATEC
- Modell / HAN: ED-IPC1200-10008-4EU
- Plattform: Raspberry Pi CM0
- Prozessor: 1 GHz Quad-Core 64-Bit Arm Cortex-A53
- Arbeitsspeicher: 512 MB SDRAM
- Speicher: 8 GB eMMC
- 1 × USB 2.0 Typ A, bis 480 Mbit/s
- 1 × 10/100-Mbit-Ethernet, RJ45
- 2 × RS485 über 3-polige 3,5-mm-Phoenix-Klemmen
- 1 × RS232 über 3-polige 3,5-mm-Phoenix-Klemme
- 4 × digitale Eingänge, Wet Contact (NPN), galvanische Isolation 3,75 kV
- DI-Einschaltbereich: 5 bis 30 V DC oder -30 bis -5 V DC
- 4 × digitale Ausgänge, NPN, galvanische Isolation 3,75 kV
- DO-Ausgang: 5 bis 36 V DC, max. 0,2 A pro Kanal; 24 V DC empfohlen
- 2,4-GHz-Wi-Fi nach IEEE 802.11 b/g/n
- Bluetooth 5.0
- 4G CAT1: EC800K-EU (Europa)
- 4G-Frequenzbänder: LTE-FDD B1/B3/B5/B7/B8/B20/B28
- 1 × Nano-SIM-Kartensteckplatz
- RTC mit 1-F-Superkondensator als Backup-Stromversorgung
- Stromversorgung: 9 bis 28 V DC über 2-polige 3,5-mm-Phoenix-Klemme mit Verriegelung
- Verpolungsschutz am Versorgungseingang
- Leistungsaufnahme: ca. 5 W
- Abmessungen: 105 × 86 × 26 mm ohne DIN-Schienenhalter und Antennen
- Gewicht: ca. 310 g
- Betriebstemperatur: -20 °C bis +60 °C
- Montage: DIN-Schiene
- Unterstützte Betriebssysteme: Raspberry Pi OS Desktop und Lite, jeweils 32-Bit und 64-Bit
Hinweise
Die vier digitalen Eingänge teilen sich einen gemeinsamen COMA-Anschluss; die vier digitalen Ausgänge teilen sich COMB. Die Variante wird laut EDATEC mit Wi-Fi/Bluetooth, 8 GB eMMC und regionalem 4G-Modul als Standard-Stock-Modell angeboten. Die zugehörigen Antennen sind bei den entsprechenden Wireless- und 4G-Versionen vorgesehen.
Anwendungsbereiche
Geeignet für industrielle Automatisierung, Maschinen- und Anlagenanbindung, digitale Signalverarbeitung, IoT-Gateways, Fernüberwachung, Datenerfassung und kompakte Steuerungslösungen mit Mobilfunkkommunikation.
