Produktübersicht

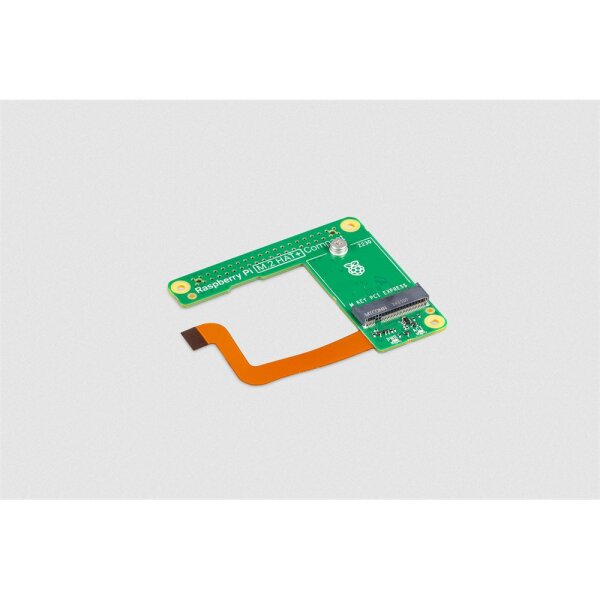

Der Raspberry Pi M.2 HAT+ Compact verbindet M.2-Peripherie wie NVMe-SSDs und PCIe-Beschleuniger mit dem Raspberry Pi 5. Die einspurige PCI-Express-2.0-Schnittstelle des Raspberry Pi 5 wird über einen 16-poligen FPC-Steckverbinder im Raster 0,5 mm herausgeführt; die Adapterplatine setzt diesen Anschluss auf einen M.2-M-Key-Steckverbinder um.
Die Compact-Variante unterscheidet sich vom Standardmodell durch ihre Bauform: Sie ist so gestaltet, dass sie im offiziellen Raspberry Pi 5 Case um den dort verbauten Lüfter herum Platz findet. Das Gehäuse kann damit vollständig geschlossen betrieben werden. Aufgenommen werden ausschließlich M.2-Module im Formfaktor 2230; das Standardmodell M.2 HAT+ unterstützt zusätzlich 2242.
Die Platine entspricht der Raspberry Pi HAT+ Spezifikation. Aktuelle Versionen von Raspberry Pi OS und der Raspberry-Pi-Firmware erkennen die Platine und das angeschlossene Laufwerk automatisch, eine manuelle Konfiguration ist im Regelfall nicht erforderlich. Eine angeschlossene NVMe-SSD steht unter Raspberry Pi OS als /dev/nvme0n1 zur Verfügung und kann auch als Startmedium genutzt werden.
Technische Daten
- Schnittstelle: einspuriges PCI Express 2.0, bis zu 500 MB/s Spitzentransferrate
- Anbindung an den Raspberry Pi 5: 16-poliger FPC-Steckverbinder, Raster 0,5 mm
- Modulanschluss: M.2 M-Key Edge Connector
- Unterstützter Formfaktor: ausschließlich 2230
- Stromabgabe an das angeschlossene M.2-Modul: bis zu 3 A
- Anzeigen: Betriebs- und Aktivitäts-LED
- Spezifikation: konform zur Raspberry Pi HAT+ Spezifikation, automatische Erkennung durch aktuelle Raspberry Pi Software und Firmware
- Umgebungstemperatur im Betrieb: 0 bis 50 Grad Celsius
- Lieferumfang: Flachbandkabel, Gewindeabstandshalter, Schrauben sowie eine gerändelte Doppelflanschschraube zur Fixierung des M.2-Moduls
- Verfügbarkeitszusage des Herstellers: Produktion mindestens bis Januar 2032
Hinweise
Die Platine ist ausschließlich für den Raspberry Pi 5 vorgesehen und darf nur über dessen PCIe-Schnittstelle angeschlossen werden. Der Raspberry Pi Active Cooler lässt sich nicht darunter montieren, da die mitgelieferten Abstandshalter dafür nicht hoch genug sind. Wer den Active Cooler einsetzen möchte, wählt stattdessen das Standardmodell M.2 HAT+.
Der bei der Standardausführung beiliegende 16-mm-Stacking-Header ist bei der Compact-Variante nicht Bestandteil des Lieferumfangs.
Vor der Inbetriebnahme sollten Betriebssystem und Firmware des Raspberry Pi 5 auf aktuellem Stand sein. Der Bootloader muss mindestens dem Stand vom 6. Dezember 2023 entsprechen. Für eine stabile Stromversorgung des M.2-Moduls empfiehlt der Hersteller die Verwendung des offiziellen Netzteils. Der Raspberry Pi ist vor jedem An- und Abstecken eines M.2-Moduls von der Stromversorgung zu trennen.
Ein Betrieb mit PCIe Gen 3 lässt sich per Konfiguration aktivieren. Der Raspberry Pi 5 ist für diese Geschwindigkeit jedoch nicht zertifiziert, die Verbindung kann in diesem Modus instabil werden.
Die Platine ist in einer gut belüfteten Umgebung zu betreiben. Wird sie in einem Gehäuse eingesetzt, darf dieses nicht abgedeckt werden. Raspberry Pi, M.2-Modul und Gehäuse sind nicht im Lieferumfang enthalten.
Anwendungsbereiche
Der M.2 HAT+ Compact eignet sich für alle Aufbauten, in denen ein Raspberry Pi 5 im offiziellen Gehäuse mit schnellem, dauerhaft belastbarem Massenspeicher ausgestattet werden soll: NVMe-Boot anstelle der microSD-Karte, Datenlogger und Messwerterfassung, Kiosk- und Digital-Signage-Systeme, kleine Server- und Edge-Anwendungen sowie Entwicklungs- und Testaufbauten. Über den M.2-M-Key-Anschluss lassen sich neben NVMe-SSDs auch andere PCIe-Module im Formfaktor 2230 anbinden, etwa KI-Beschleuniger.
