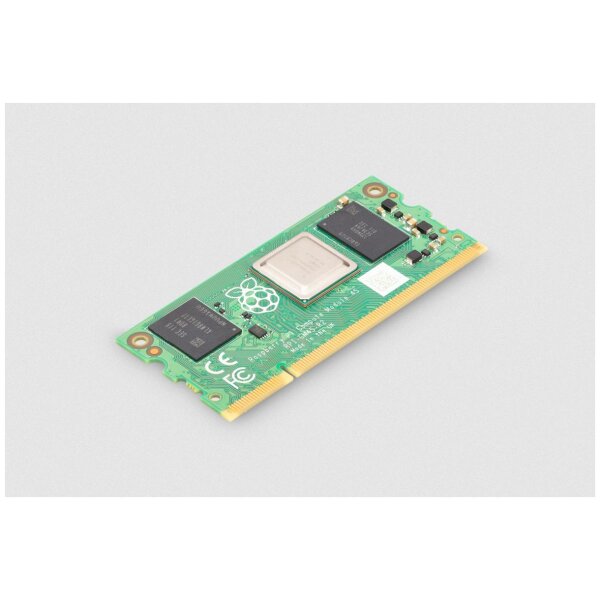

CM4S08016 (Compute Module CM4S, 8GB RAM /16GB eMMC)
Raspberry Pi Compute Module 4S (CM4S) als System-on-Module für Embedded- und Industrieanwendungen. Für den Betrieb wird ein kompatibles SO-DIMM Carrier-Board benötigt.
Konfiguration
- RAM: 8 GB LPDDR4-3200 (mit ECC)
- Flash: 16 GB eMMC
- Wireless: ohne Funkmodul
Technische Daten
- SoC/CPU: Broadcom BCM2711, Quad-Core Arm Cortex-A72 (64-bit) bis 1.5 GHz
- Formfaktor: 67.6 mm × 31.0 mm DDR2-SODIMM kompatibler Steckformfaktor
- Netzwerk: Ethernet über externen PHY auf Carrier-Board realisiert
- USB: 1× USB 2.0 (High Speed)
- GPIO: bis zu 46 GPIO Signale inkl. UART/I2C/SPI/PWM/SDIO
- Video: 1× HDMI 2.0 (bis 4Kp60)
- Kamera/Display: 2-Lane und 4-Lane MIPI CSI/DSI Schnittstellen
- Multimedia: H.265 4Kp60 Decode, H.264 1080p60 Decode / 1080p30 Encode, OpenGL ES 3.0
- Stromversorgung: VBAT 2.5 V – 5 V und 3.3 V Versorgung über Carrier-Board
- Betriebstemperatur: ausgelegt für zuverlässigen Betrieb bei üblichen Umgebungstemperaturen
- Produktionslaufzeit: in Produktion bis mindestens Januar 2034
Anwendungsmöglichkeiten
Das Raspberry Pi Compute Module 4S eignet sich für industrielle Steuerungen, Embedded-Systeme und Seriengeräte, insbesondere als Upgrade-Option für bestehende Compute-Module-3-Designs. Durch den kompatiblen SO-DIMM-Formfaktor kann vorhandene Hardware weiter genutzt werden, während gleichzeitig höhere Rechenleistung und mehr Arbeitsspeicher zur Verfügung stehen. Die Trennung von Rechenmodul und Carrier-Board ermöglicht eine flexible Anpassung an projektspezifische Schnittstellen und Anforderungen.
Hinweise
Kabel und Netzteil müssen den jeweils gültigen Normen im Zielland entsprechen. Betrieb in gut belüfteter Umgebung; Kontakt mit leitfähigen Gegenständen im Betrieb vermeiden.
Angaben zur Produktsicherheit
Herstellerinformationen:
Raspberry Pi Ltd.
Cambridge Science Park, Milton Road 194
Cambridge, Vereinigtes Königreich, CB4 0AB
compliance@raspberrypi.com
https://www.raspberrypi.com
verantwortliche Person:
Raspberry Pi Ireland Limited
Dublin Landings 3
North Wall Quay, Dublin 1, Irland, D01 C4E0
compliance@raspberrypi.com
https://www.raspberrypi.com
Industrie- & Lifecycle-Information
Lifecycle-Status
Produktstatus: Aktiv
Markteinführung: April 2022
Product Change Notices (PCN)
Aktive PCNs: PCN 37 – Alternative sources of RAM (Februar 2026)
Letzte bekannte PCN: PCN 37 – Alternative sources of RAM
Funktionale Auswirkung: Keine – qualifizierte alternative RAM-Bauteile; keine mechanischen oder elektrischen Änderungen; Unterstützung ab Firmware-Versionen vom 9. Januar 2026
Details (PCN 37): Für das Raspberry Pi Compute Module 4 SODIMM wurden zusätzliche RAM-Quellen qualifiziert, um die Langzeitverfügbarkeit zu verbessern. Qualifizierte 1GB-RAM-Bausteine: Rayson RS256M32LZ4D2BNP-62BT, Rayson RS256M32LN4D2ANR-53BT, Winbond W66DP2RQQAHJ. Einführung der neuen Bauteile ab Februar 2026; alle Varianten bleiben nach Einführungsdatum weiterhin in Produktion.
End-of-Life (EOL)
EOL-Mitteilung veröffentlicht: Ja (Obsolescence Statement)
Last Time Buy (LTB): nicht veröffentlicht
Last Shipment Date (LSD): nicht veröffentlicht
Geplante Produktionslaufzeit: derzeit bis Januar 2034 vorgesehen
Aktueller Status: Aktives Produkt mit derzeit vorgesehener Verfügbarkeit bis Januar 2034
Das Compute Module 4S ermöglicht eine Vielzahl industrieller und Embedded-Anwendungen, insbesondere als SODIMM-Alternative für bestehende Designs im CM3-Formfaktor. Success Stories geben Einblicke in reale Projekte und dienen als Inspiration für kundenspezifische Entwicklungen.
Support- und Informationswege
Offizielle Dokumentation
Zentrale technische Referenz mit Datenblättern, Design-Guides und Produktdokumentation.
Raspberry Pi Forum for Industries
Austauschplattform für technische Fragen, bekannte Einschränkungen und industrielle Anwendungsbeispiele.
Produktseite
Technische Detailbeschreibung des Compute Module 4S inkl. verlinkter Produktdokumente und Obsolescence Statement.
Bei offenen Fragen …
Kontaktformular Astradis Elektronik
Direkter Ansprechpartner als Approved Reseller von Raspberry Pi für anwendungsbezogene Rückfragen und Projektbewertungen im industriellen Umfeld.
Hinweis
Die Angaben in diesem Dokument basieren auf dem aktuell verfügbaren Informationsstand von Raspberry Pi. Eine regelmäßige Überprüfung der Lifecycle-Informationen wird insbesondere bei Serienprojekten empfohlen.
