DC-DC Buck Mini Modul – 5–36V Abwärtswandler, 3.3V/5V einstellbar - bis 4A Ausgangsstrom

DC-DC Buck Mini Modul – 5–36V Abwärtswandler, 3.3V/5V einstellbar - bis 4A Ausgangsstrom

Artikelnummer: JTL123329
HAN: 29035
Kategorie: Stromversorgung

Kompaktes DC-DC-Abwärtswandlermodul mit weitem Eingangsspannungsbereich von 5 bis 36 V. Ab Werk liefert das Modul 5 V bei einem Eingangsbereich von 6 bis 36 V. Durch Umlöten eines Widerstands auf der Platine lässt sich der Ausgang auf 3,3 V umstellen, der Eingangsbereich beträgt dann 5 bis 36 V. Der Ausgangsstrom liegt bei bis zu 4 A, der Wirkungsgrad bei rund 90 %. Mit 33 × 16 × 5,7 mm und vergoldeten Halblochkontakten ist das Modul für die direkte Integration in eigene Baugruppen ausgelegt.

Preis auf Anfrage

Sofort verfügbar

Beschreibung

Produktübersicht

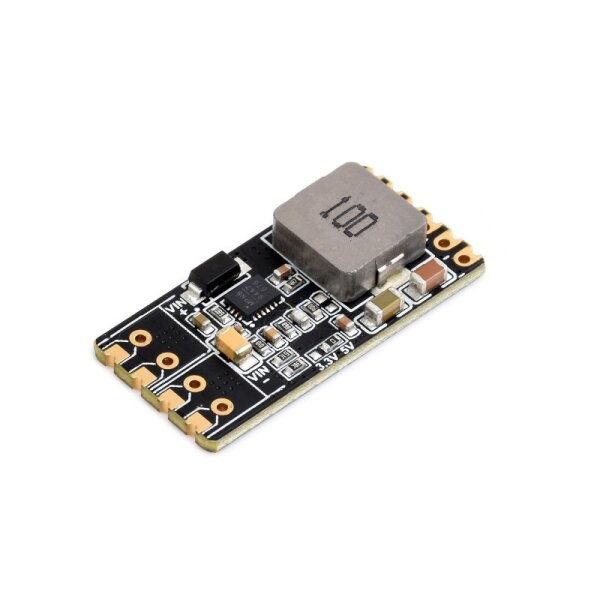

Das DC-DC Buck Mini Modul von Waveshare ist ein kompakter Abwärtswandler für die Spannungsversorgung eigener Schaltungen. Es nimmt eine Eingangsspannung von 5 bis 36 V auf und stellt daraus eine stabilisierte Ausgangsspannung von 5 V oder 3,3 V bereit. Die Auslieferung erfolgt in der 5-V-Konfiguration; durch Umlöten eines 0-Ohm-Widerstands auf die 3,3-V-Seite wird auf 3,3 V umgestellt. Die Platine ist in schwarzem Immersion-Gold-Verfahren gefertigt und über Halblochkontakte direkt auf eine Trägerplatine lötbar.

Technische Daten

Eingangsspannung 5-V-Modus (Werkseinstellung): DC 6–36 V
Eingangsspannung 3,3-V-Modus (nach Umlöten): DC 5–36 V
Ausgangsspannung: DC 5 V oder DC 3,3 V, konfigurierbar
Ausgangsstrom: 0–4 A
Schaltfrequenz: 500 kHz
Wirkungsgrad: 90 %
Abmessungen: 33 × 16 × 5,7 mm
Anschlüsse links: VIN+ (Eingang plus), VIN- (Eingang minus)
Anschlüsse rechts: VOUT(+) (Ausgang plus), GND(-) (Ausgang minus)
Ausführungen: DC5-36-TO-DC3V3-5 (SMD) und DC5-36-TO-DC3V3-5-M (mit vorbestückter Stiftleiste und Klemme)

Hinweise

Die Umstellung auf 3,3 V erfordert das Umlöten eines Widerstands auf der Platine und ist nicht per Schalter möglich. Ein Betrieb über 4 A ist laut Hersteller kurzzeitig bis 5 A möglich, setzt aber eine ausreichende Wärmeabfuhr voraus. Bitte prüfen Sie vor der Bestellung, welche der beiden Ausführungen benötigt wird.

Anwendungsbereiche

Spannungsversorgung von Mikrocontrollern, Sensorik und Funkmodulen, Umsetzung von 12-V- oder 24-V-Bordnetzen auf 5 V oder 3,3 V, Einsatz in Steuerungen, Messtechnik und eigenen Geräteentwicklungen, bei denen wenig Bauraum zur Verfügung steht.
