Produktübersicht

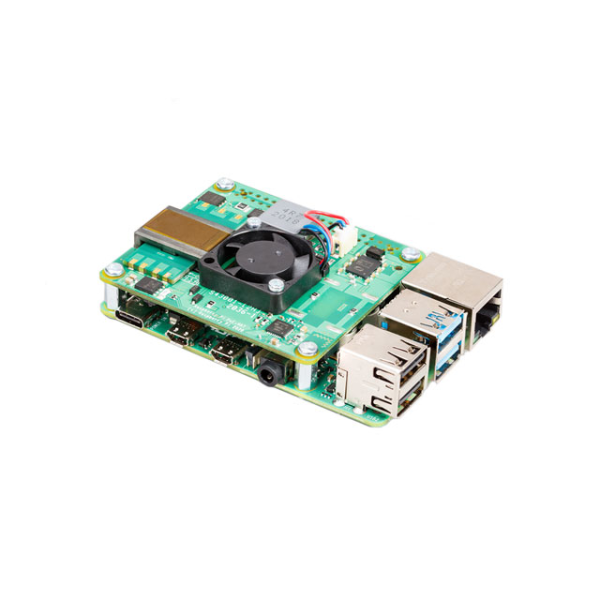

Der Raspberry Pi PoE+ HAT versorgt einen Raspberry Pi über das Netzwerkkabel mit Strom. Netzwerkanbindung und Stromversorgung laufen damit über eine einzige Leitung, ein separates Steckernetzteil am Einsatzort entfällt. Voraussetzung ist eine im Netzwerk vorhandene Einspeisequelle, etwa ein PoE-fähiger Switch oder ein PoE-Injektor.
Die Platine arbeitet nach IEEE 802.3at-2009, dem als PoE+ bekannten Standard, und meldet sich als Gerät der Leistungsklasse 4 an. Am Ausgang stehen 5 V bei bis zu 4 A zur Verfügung, was auch für einen stark ausgelasteten Raspberry Pi 4 mit angeschlossener USB-Peripherie ausreicht. Die Spannungswandlung übernimmt ein vollständig galvanisch getrenntes Schaltnetzteil.
Auf der Platine sitzt ein bürstenloser Lüfter im Format 25 mal 25 Millimeter, der den Prozessor des Raspberry Pi kühlt. Der Raspberry Pi steuert diesen Lüfter selbst: Er läuft temperaturabhängig an und regelt mit steigender Prozessortemperatur stufenweise nach oben. Diese Ausführung ist die Revision 2 des PoE+ HAT.
Technische Daten
- Standard: IEEE 802.3at-2009 (PoE+), abwärtskompatibel zu IEEE 802.3af
- Eingangsspannung: 37 bis 57 V Gleichspannung, Gerät der Leistungsklasse 4
- Ausgangsleistung: 5 V Gleichspannung bei bis zu 4 A
- Spannungswandlung: vollständig galvanisch getrenntes Schaltnetzteil
- Kühlung: bürstenloser Lüfter 25 mal 25 Millimeter mit 2,2 CFM Luftförderung
- Lüfterregelung: temperaturabhängige Ansteuerung durch den Raspberry Pi
- Umgebungstemperatur im Betrieb: 0 bis 50 Grad Celsius
- Abmessungen der Platine: rund 65 mal 56,5 Millimeter
- Anschluss: 40-polige GPIO-Leiste sowie vierpolige PoE-Stiftleiste des Raspberry Pi
- Kompatibilität: Raspberry Pi 3 Modell B+ und Raspberry Pi 4 Modell B
- Verfügbarkeitszusage des Herstellers: Produktion mindestens bis Januar 2030
Hinweise
Diese Platine ist nicht mit dem Raspberry Pi 5 kompatibel. Beim Raspberry Pi 5 wurde die PoE-Stiftleiste an eine andere Position verlegt, sodass hier eine eigens dafür entwickelte Lösung erforderlich ist.
Ist der PoE+ HAT montiert, darf der Raspberry Pi ausschließlich über das Netzwerkkabel mit Strom versorgt werden. Eine zusätzliche Stromquelle am Raspberry Pi darf nicht angeschlossen werden.
Vor der Montage sind die mitgelieferten Abstandshalter in den vier Ecken der Platine anzubringen. Anschließend wird die Platine auf die beiden Stiftleisten des Raspberry Pi gesteckt, 40-polig und vierpolig. Beim Abnehmen ist gleichmäßig zu ziehen, damit sich die Platine an allen Kontakten zugleich löst; ein einseitiges Abhebeln kann die Steckverbinder beschädigen.
Die Platine darf im bestromten Zustand nicht angefasst werden, da an ihr hohe Spannungen anliegen können. Sie ist in einer gut belüftbaren Umgebung zu betreiben; wird sie in einem Gehäuse eingesetzt, darf dieses nicht abgedeckt werden. Für den vollen Funktionsumfang, insbesondere die Lüfterregelung, sollte das Betriebssystem des Raspberry Pi auf aktuellem Stand sein.
Die zur Einspeisung erforderliche Ausrüstung, also PoE-Switch oder PoE-Injektor, sowie der Raspberry Pi selbst sind nicht im Lieferumfang enthalten.
Anwendungsbereiche
Der PoE+ HAT eignet sich überall dort, wo ein Raspberry Pi an einer Stelle betrieben wird, an der keine Steckdose zur Verfügung steht oder an der möglichst wenige Kabel verlegt werden sollen: Digital Signage und Informationsanzeigen, Zutritts- und Gebäudetechnik, Netzwerk- und Messtechnik im Schaltschrank, Kamera- und Sensorknoten, Serverschränke sowie industrielle Steuerungsaufgaben. In Verbindung mit dem Netzwerkstart des Raspberry Pi 3 Modell B+ und des Raspberry Pi 4 lässt sich ein Aufbau realisieren, der außer dem Netzwerkkabel keine weitere Verbindung benötigt.
