Produktübersicht

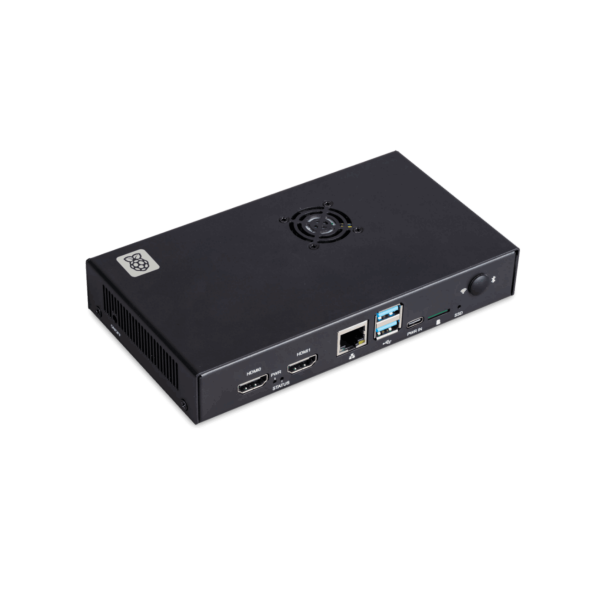

Das Raspberry Pi IO Case für Compute Module 5 (SC1753) ist ein zweiteiliges Metallgehäuse für das Raspberry Pi Compute Module 5 in Verbindung mit dem Compute Module 5 IO Board. Es schützt die Baugruppe und lässt gleichzeitig die wesentlichen Anschlüsse und Erweiterungsmöglichkeiten des IO Boards zugänglich.
Im Gehäuse ist ein steuerbarer Lüfter integriert, der die thermische Regelung bei leistungsintensiveren Anwendungen unterstützt. Das Gehäuse bietet außerdem Platz für Zubehör, das mit dem IO Board verbunden wird, beispielsweise eine M.2 SSD oder ein PoE+ HAT+.
Technische Daten
- Hersteller: Raspberry Pi
- Hersteller-SKU / HAN: SC1753
- Produkt: Raspberry Pi IO Case für Compute Module 5
- Kompatibilität: Raspberry Pi Compute Module 5 und Compute Module 5 IO Board
- Bauform: zweiteiliges Metallgehäuse
- Material: Metallblech
- Abmessungen: ca. 170 × 94 × 28 mm
- Gewicht: ca. 350 g
- Integrierter DC-Brushless-Lüfter
- Lüfterversorgung: 5 V DC, zulässiger Bereich 3,5–5,5 V, über 4-Pin-Fan-Header des Carrier Boards
- Startspannung Lüfter: ≥ 3,5 V
- Leistungsaufnahme Lüfter: 0,85 W
- Nennstrom Lüfter: 0,18 ± 0,02 A
- Lüftersteuerung: PWM mit Tachosignal
- Maximale Lüfterdrehzahl: 8000 U/min ± 15 %
- Maximaler Luftstrom: 2,46 CFM
- Geräuschpegel: 21,7 dB
- Lüfterkabellänge: 150 mm
- Platz für Erweiterungen wie M.2 SSD oder PoE+ HAT+
- Öffnungen zur Nutzung von CSI-2-Kameras und DSI-Displays
- Zugang zu HDMI, Ethernet, USB-A, USB-C-Stromversorgung und SD-Kartensteckplatz
- Montageöffnung für eine externe Wireless-Antenne
- Produktionszeitraum laut Hersteller: mindestens bis Januar 2036
Hinweise
Das Gehäuse ist für die Verwendung mit Raspberry Pi Compute Module 5 und dem Compute Module 5 IO Board vorgesehen. Für eine zuverlässige Kühlung sollte das Gehäuse in einer gut belüfteten Umgebung betrieben und während des Betriebs nicht abgedeckt werden. Metallteile können sich im Betrieb erwärmen.
Anwendungsbereiche
Das IO Case eignet sich für Entwicklungs-, Prototyping- und Embedded-Anwendungen auf Basis des Compute Module 5 IO Boards sowie für kompakte CM5-Systeme, bei denen ein geschlossenes Metallgehäuse mit integrierter aktiver Kühlung benötigt wird.
