Produktübersicht

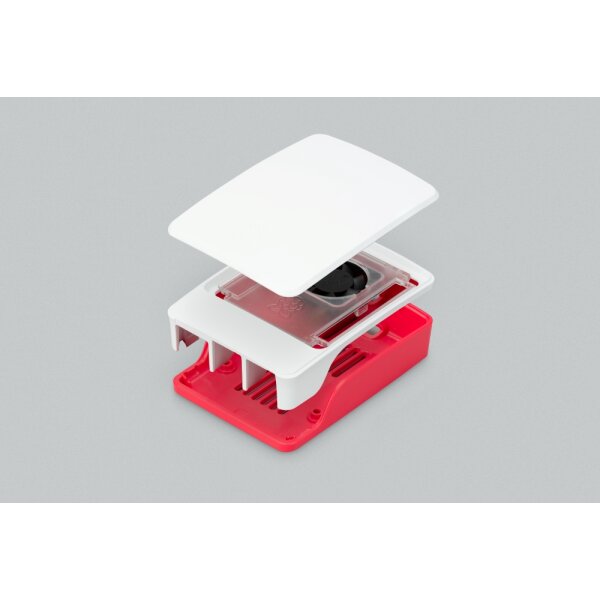

Das Raspberry Pi Case für den Raspberry Pi 5 ist das offizielle Gehäuse des Herstellers in der Farbgebung rot und weiß. Es besteht aus vier Teilen, die sich ohne Werkzeug zusammenstecken lassen, und hält den Raspberry Pi 5 auch unter dauerhafter Last in einem unkritischen Temperaturbereich.
Kern der Kühlung ist ein Axiallüfter, der im Deckelrahmen über dem Prozessor sitzt und an den vierpoligen Lüfteranschluss des Raspberry Pi 5 angeschlossen wird. Er wird per Pulsweitenmodulation temperaturabhängig geregelt und meldet seine Drehzahl über ein Tachosignal zurück. Die Luft wird durch einen umlaufenden Spalt unter dem Deckel angesaugt, über den auf dem Prozessor aufgeklebten Kühlkörper geführt und durch die Anschlussöffnungen sowie Lüftungsschlitze im Boden wieder abgegeben.
Gegenüber dem Gehäuse für den Raspberry Pi 4 wurde die Bauform verlängert und die Halterung angepasst, sodass die microSD-Karte gewechselt werden kann, ohne die Platine auszubauen. Der Taster im Deckel bedient die Ein- und Ausschalttaste des Raspberry Pi 5. Wird der Deckel abgenommen, liegen der Lüfter, die Befestigungspunkte und eine Durchführung für Kabel frei, beispielsweise für die GPIO-Leiste.
Technische Daten
- Aufbau: vierteiliges Gehäuse zum werkzeuglosen Zusammenstecken
- Farbe: rot und weiß
- Außenmaße: 98,5 mal 70,3 mal 33 Millimeter
- Material: ABS für Boden, Rahmen und Deckel, Polycarbonat für die Lüfterbaugruppe
- Versorgungsspannung des Lüfters: 5 V Gleichspannung über den vierpoligen Lüfteranschluss des Raspberry Pi 5
- Lüfterregelung: Pulsweitenmodulation mit Tachosignal
- Maximale Luftförderung: 2,79 CFM
- Maximale Drehzahl: 8000 Umdrehungen pro Minute, plus/minus 15 Prozent
- Lüfterbauform: Axiallüfter 30 mal 30 mal 7,5 Millimeter mit fluiddynamischem Lager
- Kühlkörper: 12 mal 17 mal 4 Millimeter mit selbstklebendem Wärmeleitpad
- Lieferumfang: Gehäuse mit Lüfterbaugruppe, Kühlkörper, vier Silikonfüße
- Kompatibilität: Raspberry Pi 5
- Verfügbarkeitszusage des Herstellers: Produktion mindestens bis Januar 2036
Hinweise
Das Gehäuse ist ausschließlich für den Raspberry Pi 5 vorgesehen. Es ist in einer gut belüftbaren Umgebung zu betreiben und darf nicht abgedeckt werden.
Die Lüfterbaugruppe mit ihrer durchsichtigen Umrandung lässt sich aus dem weißen Rahmen ausclipsen, wenn das Gehäuse ohne Lüfter genutzt werden soll. Soll stattdessen der Raspberry Pi Active Cooler eingesetzt werden, müssen die Lüfterbaugruppe und der mitgelieferte Kühlkörper zuvor entfernt werden; beides lässt sich später wieder einsetzen.
Erweiterungsplatinen können mit Abstandshaltern und einer Verlängerung der GPIO-Stiftleiste auf dem Gehäuse montiert werden. Beides ist nicht im Lieferumfang enthalten. Der Raspberry Pi M.2 HAT+ Compact ist so gestaltet, dass er zusammen mit dem eingebauten Lüfter und geschlossenem Deckel im Gehäuse Platz findet. Das Standardmodell M.2 HAT+ lässt sich nur einsetzen, wenn Deckel und Lüfter entfernt werden.
In den Boden und in den durchsichtigen Teil der Lüfterbaugruppe sind Bohrungen eingebracht, über die sich mehrere Gehäuse stapeln oder Gehäuse und Erweiterungsplatinen befestigen lassen. Beim Zusammenbau ist darauf zu achten, dass der Lüfterstecker richtig herum und vollständig in den mit FAN beschrifteten Anschluss des Raspberry Pi 5 eingesteckt wird. Der Lüfter darf im laufenden Betrieb nicht berührt werden.
Ein Raspberry Pi 5 ist nicht im Lieferumfang enthalten.
Anwendungsbereiche
Das Gehäuse eignet sich für den Dauerbetrieb eines Raspberry Pi 5 im Buero, im Labor, in der Ausbildung und in leichten industriellen Aufbauten. Durch die Stapelmöglichkeit lassen sich mehrere Rechner platzsparend nebeneinander oder übereinander aufstellen, etwa für kleine Rechnerverbünde, Build- und Testsysteme oder Überwachungsaufgaben. Die abnehmbare Deckelpartie mit Kabeldurchführung macht das Gehäuse auch für Aufbauten mit angeschlossener Sensorik, Kamera oder GPIO-Peripherie nutzbar.
