Produktübersicht

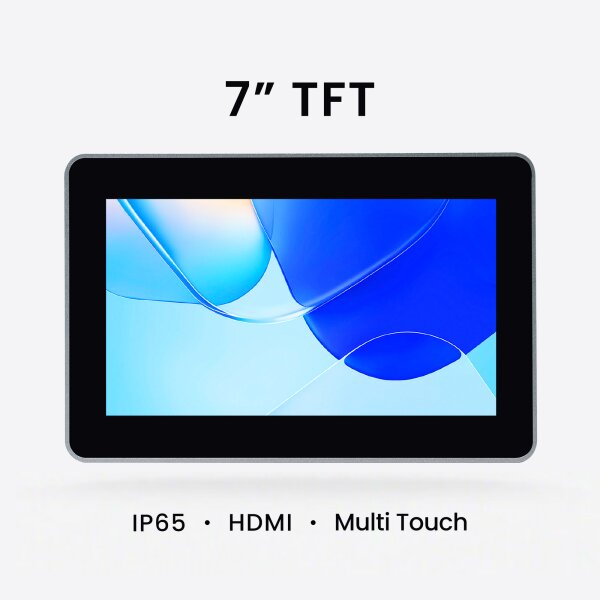

Der EDATEC ED-MONITOR-070CA ist ein kompakter 7,0-Zoll Industrie-Touchmonitor mit HDMI-Anschluss und kapazitivem Multi-Touch. Das Display bietet eine Auflösung von 1024 × 600 Pixeln und wird über HDMI für das Videosignal sowie über USB Type-C für die Touchfunktion angebunden. Dank Aluminiumrahmen, Metallgehäuse, frontseitigem IP65-Schutz sowie Unterstützung für Fronteinbau und VESA-Montage eignet sich der Monitor für industrielle Visualisierung, Maschinenbedienung und Embedded-HMI-Anwendungen.
Technische Daten
-
Displaygröße: 7,0" TFT
-
Auflösung: 1024 × 600
-
Helligkeit: bis 425 cd/m²
-
Kontrast: 800:1
-
Reaktionszeit: 30 ms
-
Blickwinkel: 85° links / 85° rechts / 85° oben / 85° unten
-
Touchscreen: kapazitiver Multi-Touch, bis zu 5 Berührungspunkte
-
Touch-Schnittstelle: USB, 1 × Type-C
-
Videoeingang: 1 × HDMI Type-A
-
Audio: 1 × 3,5-mm-Klinke, Stereo-Ausgang
-
Hintergrundbeleuchtung: LED, Helligkeitsanpassung per Tasten und Software
-
Versorgungsspannung: 12 V bis 24 V DC
-
Leistungsaufnahme: 10 W max.
-
Gehäuse: Aluminiumrahmen mit Blechgehäuse, Frontseite IP65
-
Montage: Fronteinbau und VESA-Halterung
-
Abmessungen: 188 × 123 × 24,5 mm
-
Gewicht: ca. 495 g
-
Betriebstemperatur: -10 °C bis +60 °C
-
Lagerung: -20 °C bis +70 °C
-
Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend
Hinweise
Die Touchfunktion wird über die USB-Type-C-Schnittstelle angebunden und ist für den direkten Einsatz mit kompatiblen Systemen wie Raspberry-Pi-Plattformen vorgesehen. Das Standardpaket enthält laut Datenblatt kein separates HMI-Montagekit für den Fronteinbau; dieses Zubehör ist bei Bedarf separat erhältlich. Die frontseitige Schutzklasse IP65 bezieht sich auf den eingebauten Zustand an der Vorderseite.
Anwendungsbereiche
Geeignet für industrielle HMI-Stationen, Maschinen- und Anlagenvisualisierung, Embedded-Systeme, Raspberry-Pi-basierte Bedienlösungen, Kiosksysteme sowie kompakte Visualisierungseinheiten im Schaltschrank- und Gerätebau.
